پلنیوم باکس و باکس پشت دریچه

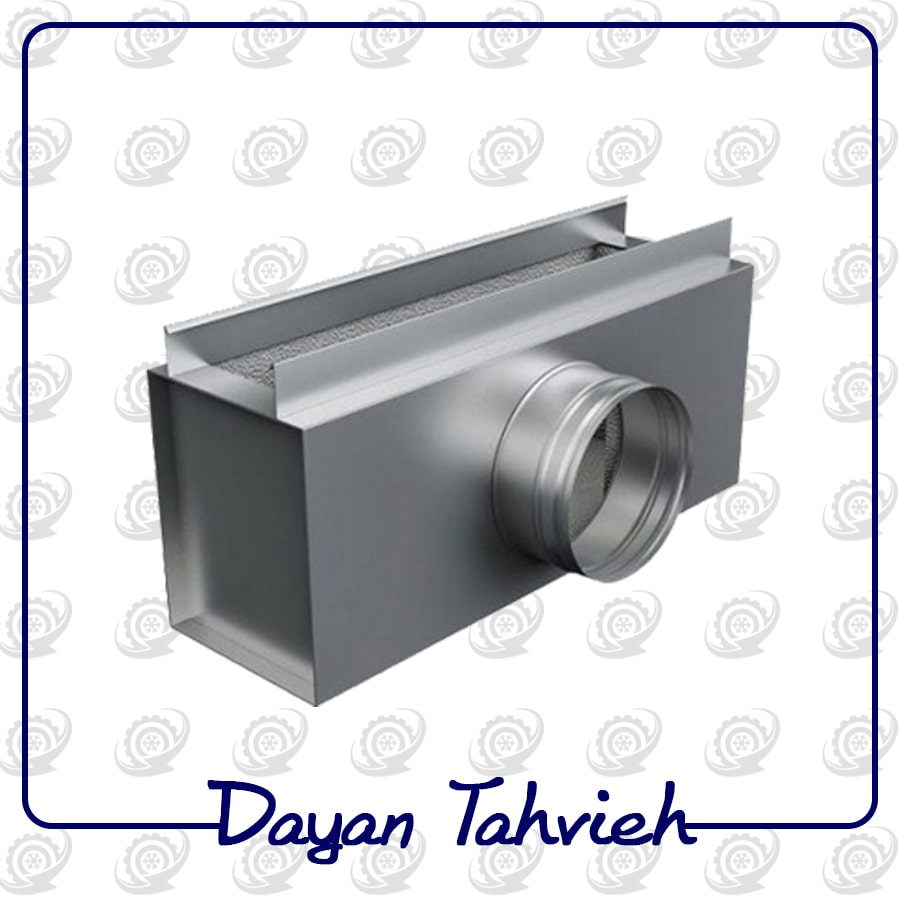

پلنیوم باکس چیست؟

پلنیوم باکس یک باکس فلزی از جنس گالوانیزه یا آلومینیوم است که به منظور ترکیب هوا در کانال اصلی هوا و رساندن یکنواخت هوای مطبوع به دریچه ها مورد استفاده قرار می گیرد. در ساختار این باکس از یک طراحی خاص بهره برده شده تا هوا بتواند به شکل تدریجی و کاملاً آرام در فضای ساختمان شما منتشر شود. در حقیقت زمانی که کانال هوا طول بلندی داشته باشد، می بایست از این باکس جهت توزیع هوا استفاده کرد. جنس جعبه پلنیوم از ورق گالوانیزه یا آلومینیوم به ضخامت ۰/5mm به بالا و بر اساس شرایط فضای سقف و همچنین طول و عرض دریچه ها ساخته می شوند. در بدنه داخلی یا خارجی این جعبه های توزیع هوا از عایق الاستومری استفاده می شود. استفاده از ضخامت مناسب و عایق های حرارتی و صوتی استاندارد مهمترین پارامترهای در طراحی این وسیله کاربردی هستند.

کاربرد پلنیوم باکس

جهت هوارسانی در سقف فضاهایی مثل لابی های ساختمانهای مسکونی، سالن های ساختمانهای اداری، تجاری، پاساژها و هتلها، دریچه های دکوراتیو (اسلوت و خطی) طراحی و اجرا می گردد. با توجه به اینکه لاین اصلی کانال هوا از سقف کاذب عبور می کند، جهت رسیدن هوای کانال اصلی به دریچه ها از سازه ای به نام پلنیوم باکس استفاده می شود. این باکس های توزیع هوا باعث پخش هوا و تعدیل فشار خروجی هوا از تمام نقاط دریچه خطی و اسلوت می شود. علاوه بر کاربردهای گفته شده، پلنیوم باکس از نشت هوا و پخش صدای هوا نیز جلوگیری کند. برای این کار در بدنه داخلی و خارجی آن از عایق الاستومری استفاده می شود، ولی همچنان مهم ترین کاربرد آن یکسان سازی پخش هوا می باشد.

با توجه به طول این ابزار امکان تعبیه چند ورودی هوا روی آن وجود دارد. در دریچه های خطی و اسلوت که به صورت دکوراتیو در طول های بالا به کار گرفته می شوند، امکان هوادهی در طول بالای دریچه به صورت یکنواخت وجود ندارد. در نتیجه برای توزیع هوای یکسان از از این جعبه های توزیع هوا استفاده می شود. به طور کلی این محصول همانند هواساز اتاق تمیز کاربرد مؤثری در تهویه هوا دارد.

در زمان نصب باکس های پلنیوم از دریچه هایی به نام دریچه اسلوت استفاده می شود. این قابلیت باعث می شود پیچی در ظاهر آن دیده نشود و همین عامل باعث محبوبیت بیشتر آن شده است. بنابراین می توانید از دریچه های اسلوت در هر محیطی متناسب با کاربردی که دارد استفاده کنید. همانطور که از ظاهر پلنیوم باکس ها مشخص است یک جعبه در ساخت آن ها تعبیه شده است که از آن به منظور تجمع هوا استفاده می شود. باکس های پلنیوم در واقع یک وسیله انتقال هوا هستند که هوای جمع شده در باکس را به صورت کاملاً منظم و لایه ای از طریق دریچه های اسلوت به بیرون منتقل می کنند.

به صورت خلاصه باید گفت انواع پلنیوم باکس ها، وسیله ای پرکاربرد برای استفاده در تهویه ساختمان ها می باشد. مدل های مختلف این تجهیز در اندازه های متفاوت به صورت ساده از جنس گالوانیزه و آلومینیوم به صورت پیش عایق تولید می شوند. استفاده از از این باکس های توزیع هوا در ساختمان ها به منظور توزیع و اختلاط یکسان هوا، پخش هوا و تعدیل فشار خروجی هوا در تمام نقاط دریچه های خطی و اسلوت استفاده می شود.

باکس پلنیوم را می توانید متناسب با نیاز خود در محیط مورد نظر در جنس های مختلفی نظیر گالوانیزه و یا آلومینیومی تهیه کنید. بست های خرچنگی یکی از آپشن های موجود در طراحی باکس های پلنیوم هستند که با وجود آن ها دیگر نیازی به سوراخ کردن دریچه ها نخواهید داشت این موضوع تأثیر بسیار زیادی بر ظاهر این سیستم ها داشته و نیاز شما را به درپوش از بین می برد.

قسمت بیرونی دریچه ها در باکس های پلنیوم به صورت خطی ساخته می شوند و شما می توانید در این ناحیه تعداد دریچه ها را تغییر دهید که معمولاً تا ۱۰ اسلات قابل تغییر هستند. به عنوان مثال اگر از یک تیغه تقسیم کننده استفاده کنید تعداد دریچه های اسلوت دو عدد می شود و اگر از ۲ تیغه استفاده کنید تعداد دریچه های خروجی ۳ عدد می شود. این موضوع کاملاً سلیقه ای بوده و متناسب با نوع نیاز شما از تعداد اسلوت های مختلفی استفاده می شود.

مزایای استفاده از پلنیوم باکس

کاربرد اصلی پلنیوم باکس پخش هوا و تعدیل فشار خروجی هوا از تمام نقاط دریچه های خطی و اسلوت است. در ادامه  کاربردها و مزایای این باکس های توزیع هوا ذکر شده است.

۱- هوارسانی یکنواخت در طول دریچه های خطی و اسلوت

۲- استفاده از انواع عایق های صوتی و حرارتی در بدنه باکس توزیع هوا

۳- پخش یکسان هوا در طول مسیر

۴- امکان ساخت در سایز و ابعاد مختلف با در نظر گرفتن شرایط سقف کاذب

۵- امکان ساخت لبه خم دار در قسمت دهانه خروجی هوا، که باعث اتصال دریچه هوا بوسیله بست های خرچنگی به باکس می شود

۶- جلوگیری از انتشار هوای شناور

۷- امکان تعبیه یک یا چند ورودی هوا

۸- مرتب کردن لاین اصلی کانال هوا

۹- جلوگیری از تعرق و یا ایجاد سر و صدا

قیمت پلنیوم باکس

برای آگاهی از قیمت پلنیوم باکس باید فاکتورهایی نظیر ابعاد، تعداد مورد نیاز، قیمت بروز مواد اولیه و هزینه های حمل و نقل را در نظر گرفت. برای مشاوره و آگاهی از قیمت انواع باکس توزیع هوا با کارشناسان ما تماس حاصل کنید.

قبل از هر نکته ای لازم است بدانید که قیمت ساخت پلنیوم باکس به ابعاد جعبه فلزی آن، تعداد طوقه های دایره ای شکلی روی آن، تعداد سفارش مشتری، قیمت روز ورق های گالوانیزه و استفاده یا عدم استفاده از عایق الاستومری داخل آن بستگی دارد. بنابراین قیمت این محصول برای هر مشتری به صورت اختصاصی و با محاسبه ابعاد بر حسب متر اعلام می شود.

محاسبه ابعاد پلنیوم باکس

ابعاد دهانه پلنیوم باکس ها با توجه به ابعاد پشت دریچه اسلوت انتخاب می شوند. تعداد و ابعاد طوقه ورودی هوا نیز با توجه به حجم هوای عبوری از پلنیوم و طراحی هوادهی دریچه های خطی طراحی می شوند. در شرایطی که احتمال ایجاد تقطیر و تعریق رطوبت هوا روی سطح پلنیوم وجود داشته باشد باید از عایق های حرارتی در این باکس ها استفاده کرد.

ابعاد پلنیوم باکس بستگی در درجه اول مستقیمی به میزان دبی هوای خروجی از دستگاه هواساز شما (فن کویل یا داکت اسپلیت) دارد. این جریان هوای عبوری از کانال که اغلب بر حسب واحد CFM بیان می شود، هنگام خرید دستگاه هواساز بر اساس حجم فضای آن واحد ساختمانی قابل تعیین است. از طرفی محاسبه ابعاد پلنیوم باکس معمولاً توسط کانال ساز شما انجام شود.

از طرفی دیگر ابعاد جعبه های پلنیوم به صورت غیر مستقیم به قطر کانال هوا و طول و عرضِ دریچه های اسلوت یا خطی بستگی پیدا می کند. زیرا قبلاً گفتیم که پلنیوم ها به بخش پشتی دریچه‌ های اسلوت وصل می شوند. به همین دلیل یکی از پارامترهای تعیین کننده اندازه های این جعبه، ابعاد قسمت پشت دریچه اسلوت است. ولی به طور کلی باید گفت طول این باکس ها ترجیحاً ۲ برابر عرض آن است. اما ممکن است از ۱ برابر تا ۳ برابر نیز تغییر کند. ضمن آن که طول بهینه باکس ۲.۵ برابر طول دهانه دریچه ورودی است. اما معمولاً از ۲ تا ۳ برابر طول جعبه پلنیوم قابل تغییر است.

علاوه بر آن بیشترین طول پلنیوم باکس که متناسب است با بلندترین طول دریچه اسلوت ممکن است از ۳ تا ۳.۵ متر قابل تغییر باشد. در این بین آن چه مهم است آن است که هر چه عرض پلنیوم باکس را کمتر کنید، لازم است که طول آن را بیشتر در نظر بگیرید تا تخلیه هوای بهتری انجام شود. تعداد ورودی ‌های این جعبه های توزیع هوا، باتوجه به نیاز سیستم تهویه مطبوع و میزان هوای عبوری قابل تعیین است. دهانه ‌های خروجی که به شکل گرد بوده و طوقه نامیده می شود، ممکن است از ۳ تا ۷ خروجی هوا تغییر پیدا کند.

طراحی پلنیوم باکس

در طراحی پلنیوم باکس ها  از ورق ۰/5mm با جنس گالوانیزه استفاده می شود. باکس های انتقال هوا از جنس استیل و گالوانیزه و آلومینیوم ساخته می شوند و با ضخامت های مختلف هستند. باکس ها به صورت سفارشی ساخته می شوند و ابعاد آنها بر اساس ارتفاع و عرض محل مورد نظر متغیر خواهد بود. باکس پلنیوم را می توانید متناسب با نیاز خود در محیط مورد نظر از جنس های مختلفی مانند گالوانیزه و یا آلومینیومی سفارش دهید. بست های خرچنگی یکی از آپشن های موجود در طراحی پلنیوم باکس هستند که با استفاده از آنها دیگر نیازی به سوراخ کردن دریچه ها نیست. این موضوع تأثیر بسیار زیادی بر ظاهر محصول خواهد داشت و نیازی به درپوش نخواهد بود. قسمت بیرونی دریچه ها در پلنیوم باکس ها به صورت خطی ساخته می شوند.

برای انتقال هوا از دستگاه به پلنیوم باکس از لوله های فلکسیبل استفاده می شود. این لوله ها مدل های مختلفی دارند و اغلب از لوله های عایق دار استفاده می شود. در عین حال برای جلوگیری از هدر رفتن انرژی و دما، داخل باکس با عایق الاستومری عایق بندی می شود. باکس توزیع هوا معمولاً بدون رنگ تولید می شود، ولی در صورت درخواست خریدار رنگ آمیزی می شوند. نصب این باکس های توزیع هوا به روش های متفاوتی مانند نصب روی شاسی فلزی نصب روی سازه سقف های کاذب خشک (کناف و…) و نصب توسط ساپورت گیری از سقف قابل انجام است.

پلنیوم باکس داکت اسپلیت

اتصال این مدل دریچه بدون کمک پلنیوم باکس عملاً امکان پذیر نیست زیرا هوای وارد شده به دریچه های اسلوت باید کاملاً یکدست و همگن بوده و فشار کاملاً یکنواختی داشته باشد. زیرا اتصال مستقیم لوله های فلکسیبل به دستگاه داکت اسپلیت موجب صدمه به آن شده و به همین خاطر از این جعبه های فلزی برای اتصال کانال هوا به دستگاه داکت اسپلیت استفاده می شود.

پلنیوم باکس فن کویل

به عنوان مهم ترین نکته باید بدانید که تفاوت بارزی از لحاظ ساختاری بین پلنیوم باکس های داکت اسپلیت و فن کویل وجود ندارد. زیرا هر دوی این تجهیزات با یک کیفیت و جزئیات مشابه ساخته می‌شوند. به عنوان مثال جنس بدنه هر دو از ورق های گالوانیزه است و هر دوی این باکس ها به شکل مکعب مستطیل ساخته می‌شوند. ضمن آن که هر دو به منظور خروج هوا دارای یک یا چندین دهانه گرد به نام طوقه در قسمت جلویی خود هستند. علاوه بر آن، در داخل بدنه پلنیوم‌ باکس‌ فن کویل نیز می توان از انواع عایق‌های صوتی یا حرارتی مانند عایق های الاستومری استفاده کرد تا از نشت گرما یا سرما و پخش صدا به محیط جلوگیری ‌کند. ضمن آن که این عایق ها مانع از میعان رطوبت هوا در داخل پلنیوم شده و اصطلاحاً از عرق کردن آن جلوگیری می‌کند.

نصب پلنیوم باکس

لازم است بدانید که نصب پلنیوم باکس ها در فضای پشت دریچه های خطی یا دریچه های اسلوت به صورت کاملاً مخفی بوده و در نمای ظاهری دریچه های هوای ساختمان شما از خود زائده و اثری بر جای نمی گذارند. فراموش نکنید برای نصب صحیح و استاندارد این محصولات همواره باید از تکنسین های باتجربه کمک بگیرید.
